تصور کنید در حال عبور از یک فرودگاه شلوغ هستید و چمدانتان را روی نوار نقاله دستگاه ایکس ری قرار می‌دهید. در یک چشم به هم زدن، محتویات داخل آن برای مامور امنیتی نمایش داده می‌شود. اما آیا تا به حال از خود پرسیده‌اید که این فناوری چگونه کار میکند و چه تکنولوژی‌ای در پشت این پرده‌های پیشرفته نهفته است؟ در این مقاله، با زبانی ساده اما دقیق و علمی به بررسی نحوه کارکرد دستگاه ایکس ری می‌پردازیم تا هم برای علاقه‌مندان به تکنولوژی و هم برای کاربران عادی مفید واقع شود.

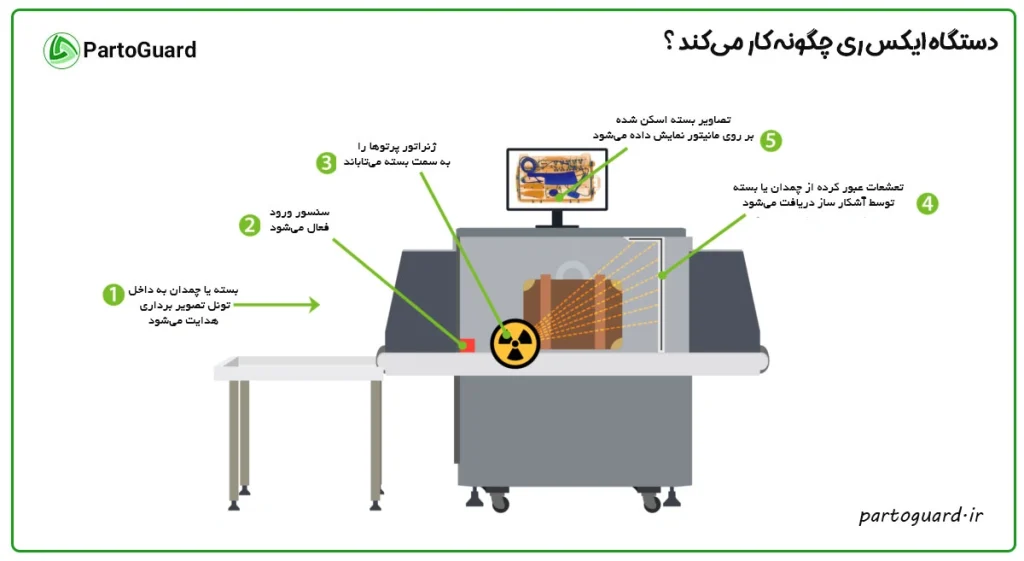

نحوه عملکرد دستگاه ایکس ری
- بسته یا چمدان توسط نوار نقاله به داخل تونل تصویر برداری هدایت می‌شود.
- سنسورهایی که ورودی تونل نصب شده‌اند، فعال شده و ورود بسته را تشخیص می‌دهند.
- ژنراتور یا منبع اصلی، پرتوهای ایکس را به سمت بسته می‌تابانند.
- تشعشعات عبور کرده از بسته توسط آشکارسازها دریافت شده و تجزیه و تحلیل می‌شوند.
- تصاویربسته اسکن شده بر روی مانیتور نمایش داده می‌شود.

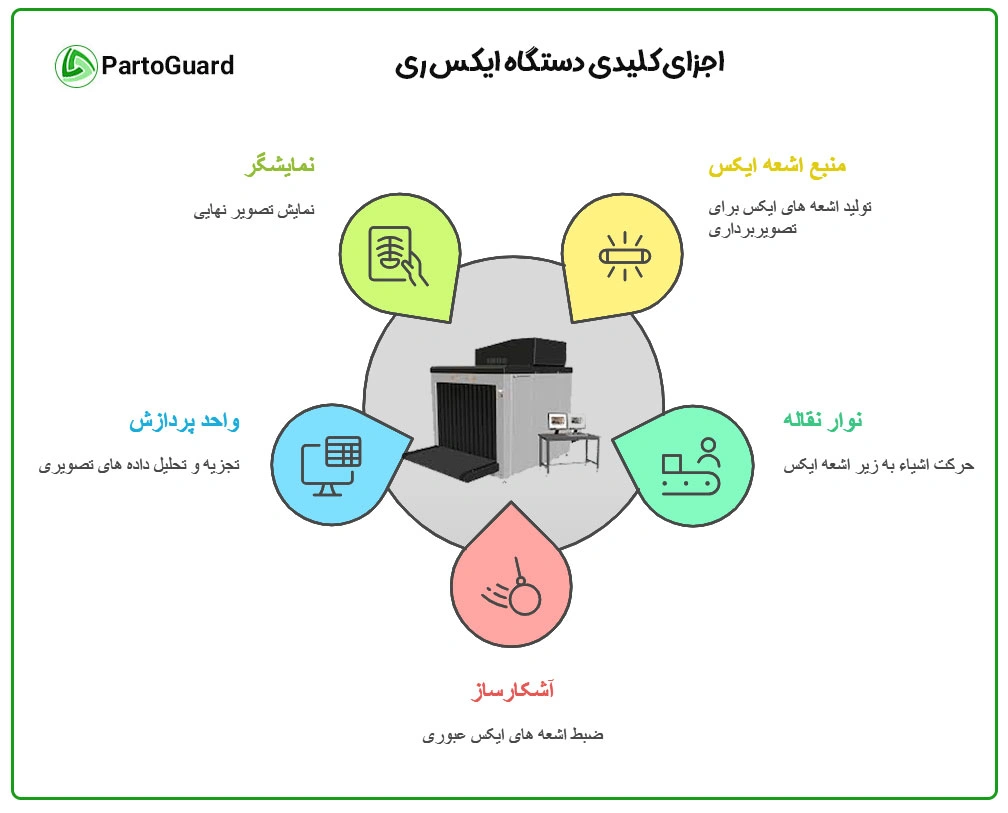

اجزای اصلی دستگاه ایکس ری
هر دستگاه ایکس ری از چندین بخش حیاتی تشکیل شده است که در کنار یکدیگر کار می‌کنند تا تصاویر دقیقی از اشیاء تولید کنند.
1. منبع تولید اشعه ایکس
اصلی‌ترین بخش دستگاه، لوله تولید اشعه ایکس است که با استفاده از الکترون‌ها و برخورد آن‌ها به یک سطح فلزی خاص، اشعه ایکس را تولید میکند. این لوله شامل یک کاتد و آند است که الکترون‌ها از کاتد گسیل شده و با سرعت بالا به آند برخورد می‌کنند. نتیجه این برخورد، تولید اشعه‌ای با انرژی بالا است که می‌تواند از مواد مختلف عبور کند. طراحی این منبع به گونه‌ای است که بالاترین بازدهی و کمترین نشتی اشعه را تضمین کند.
2. نوار نقاله
برای حرکت دادن اشیاء یا چمدان‌ها از نوار نقاله استفاده می‌شود که سرعت آن قابل تنظیم است. این بخش به گونه‌ای طراحی شده که اشیاء را به طور پیوسته و یکنواخت از میان منبع اشعه و آشکارساز عبور دهد. جنس نوار نقاله معمولاً از مواد مقاوم در برابر اشعه انتخاب می‌شود تا تأثیری بر دقت تصاویر نداشته باشد.
3. آشکار ساز (Detector)
این بخش وظیفه دارد اشعه عبوری از شیء را دریافت و آن را به سیگنال‌های الکتریکی تبدیل کند تا به تصاویر دیجیتال تبدیل شود. آشکارسازها از حسگرهای حساس به انرژی تشکیل شده‌اند که میزان جذب یا عبور اشعه از ماده را به دقت اندازه‌گیری می‌کنند. این اطلاعات سپس برای بازسازی تصویر دقیق استفاده می‌شود. کیفیت آشکارساز نقش بسیار مهمی در وضوح و دقت تصاویر خروجی دارد.
4. واحد پردازش تصویر
سیگنال‌های دریافت شده از آشکارساز توسط نرم‌افزارهای پردازش تصویر به داده‌هایی قابل فهم برای کاربر تبدیل می‌شوند. این واحد از الگوریتم‌های پیچیده ریاضی برای تحلیل شدت اشعه و بازسازی تصاویر دقیق استفاده میکند. برخی از این الگوریتم‌ها قابلیت تشخیص خودکار تهدیدات یا اشیاء مشکوک را دارند که می‌تواند به کاهش زمان بررسی و افزایش دقت کمک کند.
5. نمایشگر
نتیجه نهایی فرآیند در نمایشگر دستگاه به صورت تصاویر با کنتراست بالا نمایش داده می‌شود. این تصاویر معمولاً با کدهای رنگی متفاوت نشان داده می‌شوند که به کاربران اجازه می‌دهد مواد مختلف را بر اساس چگالی و ترکیب شیمیایی آن‌ها تشخیص دهند. نمایشگرهای مدرن دارای وضوح بالا و امکانات زوم برای بررسی دقیق‌تر هستند.
مکانیزم تولید و عبور اشعه ایکس
فرآیند تولید اشعه ایکس با استفاده از شتاب دادن الکترون‌ها و برخورد آن‌ها به یک آند فلزی انجام می‌شود. در این فرآیند، انرژی الکترون‌ها به انرژی پرتوهای ایکس تبدیل می‌شود. اشعه تولید شده از جسم عبور میکند و بسته به چگالی و ترکیب مواد، شدت‌های متفاوتی از اشعه عبور کرده دریافت می‌شود. مواد متراکم‌تر مانند فلزات، مقدار بیشتری از اشعه را جذب می‌کنند، در حالی که مواد کم‌چگال مانند پلاستیک اجازه عبور بیشتر اشعه را می‌دهند. این تفاوت در شدت اشعه عبوری، مبنای ایجاد تصویر نهایی است. استفاده از فیلترهای خاص نیز به بهبود کیفیت تصاویر و کاهش اثرات اشعه ناخواسته کمک میکند.
نحوه تولید اشعه ایکس
اشعه ایکس از شتاب دادن الکترون‌ها در لوله خلاء و برخورد آن‌ها به سطحی فلزی (معمولاً تنگستن) تولید می‌شود. انرژی حاصل از این برخورد به شکل اشعه‌ای پرقدرت با طول موج بسیار کوتاه آزاد می‌شود. این اشعه قادر است از مواد مختلف عبور کند و بسته به چگالی آن‌ها شدت متفاوتی را نشان دهد. فرایند تولید اشعه نیازمند کنترل دقیق دما، فشار و جریان الکتریکی است تا کارایی بالا و ایمنی تضمین شود.
نحوه شناسایی مواد مختلف با دستگاه ایکس ری
دستگاه ایکس ری بر اساس میزان جذب اشعه توسط مواد مختلف عمل میکند. موادی با چگالی بالا، مانند فلزات سنگین، اشعه بیشتری را جذب می‌کنند و به صورت مناطق تیره‌تر در تصویر ظاهر می‌شوند. در مقابل، موادی با چگالی پایین‌تر مانند پلاستیک یا کاغذ، اشعه بیشتری را عبور می‌دهند و روشن‌تر نمایش داده می‌شوند. همچنین استفاده از تکنولوژی‌های پیشرفته مانند تشخیص طیفی یا تحلیل چند انرژی به دستگاه امکان می‌دهد ترکیب شیمیایی مواد را شناسایی کند.
اصول ایمنی هنگام استفاده از دستگاه ایکس ری
برای جلوگیری از آسیب‌های ناشی از اشعه ایکس، رعایت استانداردهای ایمنی الزامی است. استفاده از محفظه‌های محافظ و پایبندی به دستورالعمل‌های ایمنی برای کاربران و محیط اطراف ضروری است. کاربران باید از قرارگیری مناسب اشیاء در مسیر اشعه اطمینان حاصل کنند و در زمان کار با دستگاه از تجهیزات حفاظتی مناسب استفاده نمایند. همچنین، تنظیم دستگاه برای به حداقل رساندن دوز اشعه، از اهمیت زیادی برخوردار است. بررسی دوره‌ای و کالیبراسیون دستگاه نیز برای اطمینان از عملکرد ایمن و دقیق آن ضروری است.
فناوری‌های پیشرفته در دستگاه‌های ایکس ری
هوش مصنوعی و یادگیری ماشین
با ادغام هوش مصنوعی، دستگاه‌های ایکس ری اکنون می‌توانند تهدیدات را به صورت خودکار شناسایی کرده و هشدار دهند. این فناوری با تحلیل الگوهای تصویری و یادگیری از داده‌های قبلی، دقت و سرعت بازرسی را به میزان قابل توجهی افزایش می‌دهد. هوش مصنوعی همچنین می‌تواند در تفکیک مواد مختلف و ارائه پیشنهادات دقیق‌تر به کاربران موثر باشد.
فناوری سه بعدی
تکنولوژی جدید سه بعدی امکان مشاهده لایه‌های مختلف یک شیء را فراهم میکند که دقت بازرسی را افزایش داده است. این فناوری از چندین زاویه مختلف به جسم تابش می‌دهد و تصاویر را به صورت سه‌بعدی بازسازی میکند. نتیجه این تکنولوژی، شناسایی دقیق‌تر اشیاء پیچیده و کاهش احتمال خطا در بررسی‌ها است.
مزایا و محدودیت‌های دستگاه ایکس ری
استفاده از دستگاه‌های ایکس ری با مزایا چالش‌هایی همراه است که می‌تواند بهره‌وری و دقت آن‌ها را تحت تأثیر قرار دهد. برخی از این چالش‌ها عبارت‌اند از:
مزایا
- سرعت بالا در تحلیل اشیاء
- قابلیت شناسایی مواد متراکم و غیرمتراکم
- کاهش نیاز به باز کردن بسته‌ها و چمدان‌ها
- افزایش دقت بازرسی در محیط‌های شلوغ
محدودیت‌ها
- هزینه بالای خرید و نگهداری
- نیاز به آموزش تخصصی کاربران
- احتمال خطرات اشعه برای کاربران در صورت عدم رعایت اصول ایمنی
- محدودیت در تشخیص برخی مواد خاص
دستگاه ایکس ری انسان و چمدانی یکی از ستون‌های اساسی امنیت و فناوری در دنیای مدرن هستند. با درک عمیق از نحوه کارکرد و اجزای کلیدی این دستگاه‌ها، می‌توان به ارزش واقعی آن‌ها پی برد. این دستگاه‌ها نه تنها در حفظ امنیت و سلامت نقش حیاتی دارند، بلکه با پیشرفت‌های تکنولوژیکی آینده‌ای روشن‌تر و ایمن‌تر را برای ما به ارمغان می‌آورند
